Gasket Sciath EMI

A: Is comhpháirt speisialaithe é gasket sciath EMI (Idirchur Leictreamaighnéadach), ar a dtugtar gasket EMC (Comhoiriúnacht Leictreamaighnéadach) freisin, a úsáidtear i gcórais leictreonacha agus leictreacha chun trasnaíocht leictreamaighnéadach nó trasnaíocht radaimhinicíochta (EMI/RFI) a chosc idir dhá cheann in aice láimhe. dromchlaí, go hiondúil nuair a bhíonn bearnaí nó seams i imfháluithe nó i gcaibinéid leictreonacha.

Is é príomhchuspóir gaiscéid sciath EMI ná séala seoltaí a chruthú idir dhá dhromchla, amhail dromchlaí cúplála imfhálú leictreonach nó imill PCB (Bord Cuarda Clóbhuailte). Cuidíonn an tséala seo le hastaíochtaí leictreamaighnéadacha ón leictreonaic taobh istigh a chuimsiú agus cuireann sé bac ar chur isteach seachtrach ó dhul isteach sa imfhálú. Úsáidtear gaiscéid sciath EMI go coitianta in iarratais ar nós trealamh teileachumarsáide, feistí leighis, leictreonaic mhíleata agus aeraspáis, leictreonaic tomhaltóra, agus go leor eile.

Áirítear ar phríomhthréithe gaiscéid sciath EMI:
Ábhair 1.Conductive:Is gnách go mbíonn na gaiscéid seo déanta as ábhair atá seoltaí go leictreach, mar leaistiméirí (rubair) lán-mhiotail nó ábhair seoltacha fabraice-thar-chúr.

2.Cruth agus Próifíl:Tagann gaiscéid sciath EMI ar chruthanna agus ar phróifílí éagsúla, lena n-áirítear gaiscéid, O-rings, agus gaiscéid stiallacha, chun freastal ar riachtanais séalaithe éagsúla.

3.Comhbhrú% 3aNuair a thugtar an dá dhromchla le chéile, tá an gasket comhbhrúite, ag cinntiú go bhfuil teagmháil leictreach maith agus séala daingean.

4.Conductive greamaitheacha:Tá greamachán seoltaí ag roinnt gaiscéid sciath EMI ar thaobh amháin nó ar an dá thaobh chun cuidiú leis an gasket cloí leis na dromchlaí cúplála.

5. Friotaíocht Chomhshaoil:Tá go leor gaiscéid cosanta IEA deartha chun coinníollacha comhshaoil ​​crua a sheasamh, lena n-áirítear foircneacha teochta, taise agus ceimiceáin.

6. Caighdeáin Chomhlíonta:Is minic a mhonaraítear gaiscéid sciath EMI chun caighdeáin agus rialacháin shonracha comhlíonta a chomhlíonadh, amhail MIL-STD-461 d’fheidhmchláir mhíleata nó rialacháin FCC do leictreonaic tomhaltóra.

Trí úsáid a bhaint as gaiscéid sciath EMI, is féidir le monaróirí comhoiriúnacht leictreamaighnéadach a gcuid táirgí a fheabhsú, an baol trasnaíochta idir comhpháirteanna leictreonacha a laghdú, agus a chinntiú go gcomhlíonann feistí leictreonacha ceanglais rialála maidir le hastaíochtaí agus so-ghabhálacht i leith trasnaíochta.

A: Ag Shenzhen EMIS ELECTRON MATERIALS LTD., CO, táimid bródúil as a bheith mar phríomh-mhonaróir ag speisialú i raon leathan réitigh sciath EMI atá ar thús cadhnaíochta. Le tiomantas do shármhaitheas, nuálaíocht agus iontaofacht, bhunaíomar sinn féin mar chomhpháirtí iontaofa do ghnólachtaí atá ag lorg cosaint trasnaíochta leictreamaighnéadach den scoth.

Príomhthairiscintí ár Monarcha:
1. Méarstoca Copar Beirilliam agus Gasket:
BeCu SMD Earraigh
Béirilliam Copper Springs
Seomra Sciath Stiallacha Sciath & SUS Spring

2. Fabraic-thar-Foam (Foam Seoltach):
T&F agus Táirgeadh Cuimsitheach

3. Mogalra Cniotála Sciath agus Painéal Meala Sciath:
Dearadh agus Déantúsaíocht Saineolaithe

4. Ábhair Seolta:
Scragall Copar
Rubar Seoltach
Gloiní Sciath Ferrite

5. Páirteanna Stampála Beachtais agus Uirlisí:
Ábhair le haghaidh Feidhmchláir Éagsúla

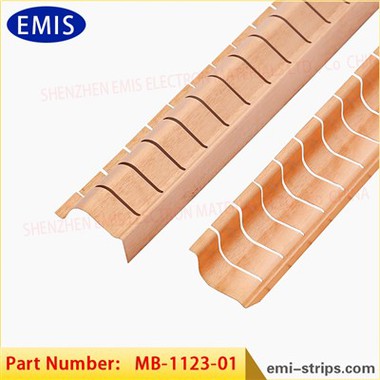

A: Seasann ár Copar Beirilliam (BeCu) Fingerstock agus Gasket amach le feidhmíocht eisceachtúil:
Athléimneacht Sármhaith:Coinníonn na gaiscéid seo a gcruth agus a sláine fiú tar éis 10,{1}} comhbhrú.

Éifeachtacht Sciath Leictreach:Cosaint EMI gan íoc a bhaint amach le héifeachtacht sciath 80-100dB agus sciath H-field de 60-70dB ag 200 MHz.

Raon Minicíochta Leathan:From 2 GHz plane wave shielding of 75-120dB to >Éifeachtacht sciath 110dB d'eitleán 100 MHz, sáraíonn ár gcuid táirgí thar speictream leathan.

Iontaofacht & Seachadadh Mear:Bí linn le haghaidh cáilíochta iontaofa agus seachadtaí tapa. Taithí seoltacht den scoth agus cobhsaíocht tríthoiseach.

Athléimneacht Teochta:Feidhmíonn ár gaiscéid go comhsheasmhach thar raon teochta leathan agus tá siad neamh-mhaighnéadach.

Roghanna Ilghnéitheacha:Roghnaigh ó roghanna gléasta, méideanna agus cumraíochtaí éagsúla a oireann do do riachtanais ar leith.

Fórsa Comhbhrú Íseal:Bain tairbhe as fórsa comhbhrú íseal agus taitneamh a bhaint as airíonna uasta earraigh.

Cóimhiotal Copar Ard-neart:Bainimid úsáid as an cóimhiotal copair is airde-neart le ham timthriall fada.

Inoiriúnaitheacht:Cloíonn ár gaiscéid le héagsúlachtaí móra bearna agus tá siad oiriúnach le haghaidh feidhmeanna déthreocha.

Comhlíonadh:Tá ár gcuid táirgí go léir comhlíontach ROHS, ag comhlíonadh na gcaighdeán tionscail is déanaí.

Feidhmchláir:
Úsáidtear ár BeCu Fingerstock agus Gasket go forleathan i dtionscail mar:
Cumarsáid
Caibinéid Ríomhaireachta
Feistí Leighis
Trealamh Fuinnimh Nua

Ag Shenzhen EMIS ELECTRON MATERIALS LTD., CO, táimid tiomanta do réitigh chuimsitheacha sciath EMI a sholáthar a chumhachtaíonn do tháirgí leis an leibhéal is airde de chosaint trasnaíochta leictreamaighnéadach. Comhpháirtí linn le haghaidh teicneolaíocht cheannródaíoch, iontaofacht, agus tiomantas don fheabhas.

A: Oibríonn gaiscéid sciath EMI (Cur isteach Leictreamaighnéadach) trí bhacainn a chruthú a chuireann cosc ​​ar imeacht radaíochta leictreamaighnéadach nó trasnaíocht idir dhá dhromchla in aice láimhe. Tá na gaiscéid seo deartha chun seoltacht leictreach agus séala daingean a sholáthar, rud a chuireann bac ar thonnta leictreamaighnéadacha go héifeachtach agus chun sláine trealamh leictreonach íogair a chinntiú. Seo mar a oibríonn siad:
Ábhair 1.Conductive:Is gnách go mbíonn gaiscéid sciath EMI déanta as ábhair seoltacha, amhail leaistiméirí (rubair) lán-mhiotail nó ábhair seoltacha fabraice-thar-chúr. Tá an cumas ag na hábhair seo leictreachas a sheoladh.

2.Compression:Nuair a thagann dhá dhromchla nó comhpháirt i dteagmháil nó nuair a thugtar le chéile iad, tá an gasket sciath EMI comhbhrúite eatarthu. Cinntíonn an comhbhrú seo teagmháil leictreach maith idir an gasket agus na dromchlaí cúplála, rud a chruthaíonn cosán seoltaí.

3.Séalaithe:Chomh maith lena n-airíonna seoltacha, feidhmíonn gaiscéid sciath IEA mar rónta freisin. Líonann siad bearnaí, seams, nó hailt i imfháluithe leictreonacha, PCBanna, nó trealamh eile ina bhféadfadh trasnaíocht leictreamaighnéadach dul isteach nó éalú.

4.Blocking EMI:Is éard atá i dtrasnaíocht leictreamaighnéadach ná tonnta leictreamaighnéadacha (radaíocht radaimhinicíochta) a ghineann gléasanna leictreonacha nó foinsí seachtracha. Nuair a bhuaileann na tonnta seo le gasket sciath EMI, atá anois mar chuid de chonair seoltaí, ionduchtú siad sruthanna leictreacha laistigh den ábhar gasket.

5.Assorption agus Machnaimh:Sreabhann na sruthanna leictreacha spreagtha tríd an ábhar seoltaí gasket agus, sa phróiseas, ionsúnn agus scaipeann siad fuinneamh na dtonnta leictreamaighnéadacha atá ag teacht isteach. Laghdaíonn an ionsú seo déine an chur isteach.

6.Machnamh:Léirítear cuid de na tonnta leictreamaighnéadacha ar shiúl ón limistéar sciath mar gheall ar airíonna seoltaí an ábhair gasket, rud a chuireann cosc ​​orthu dul isteach nó éalú.

Imfhálú 7.Complete:Chun sciath EMI éifeachtach a bhaint amach, ní mór an t-imfhálú leictreonach iomlán nó an réimse imní a iamh le hábhar gasket seoltaí, ag cinntiú nach bhfuil aon bhearnaí nó limistéir gan sciath.

8.Multiple Sraitheanna:I gcásanna ina bhfuil gá le leibhéil níos airde sciath, féadfar sraitheanna iolracha d’ábhair chumhdaithe agus gaiscéid a úsáid chun an chosaint a fheabhsú tuilleadh.

Trí úsáid a bhaint as gaiscéid sciath EMI, is féidir le monaróirí trasnaíocht leictreamaighnéadach a rialú agus a íoslaghdú go héifeachtach, ag cinntiú go n-oibríonn trealamh leictreonach go hiontaofa agus go gcomhlíonann sé caighdeáin agus rialacháin um chomhoiriúnacht leictreamaighnéadach (EMC). Tá ról ríthábhachtach ag na gaiscéid seo i dtionscail ina bhfuil sláine comhartha, slándáil sonraí, agus cosc ​​ar chur isteach ríthábhachtach, amhail teileachumarsáid, aeraspáis, feistí leighis, agus leictreonaic tomhaltóra.

A: Is féidir gaiscéid sciath EMI a dhéanamh as ábhair éagsúla, ag brath ar na ceanglais shonracha agus an t-iarratas atá beartaithe dóibh. Tá rogha an ábhair ríthábhachtach dá bhfeidhmíocht maidir le cur isteach leictreamaighnéadach a bhlocáil go héifeachtach. Seo roinnt ábhar coitianta a úsáidtear:
Leaistiméirí 1.Miotal-Líonta:Déantar na gaiscéid seo trí cháithníní seoltacha miotalacha, mar airgead, nicil, nó copar, a chumasc le hábhar leaistiméire cosúil le silicone nó neoprene. Soláthraíonn an meascán de mhiotal agus elastomer seoltacht leictreach agus solúbthacht araon. Is minic a úsáidtear elastomers líonta miotail nuair a bhíonn gá le gasket in-chomhbhrúite, mar is féidir leo cloí le dromchlaí neamhrialta.

2.Conductive Fabraic-thar-Foam:Is éard atá sa chineál seo gasket ná ciseal fabraic seoltaí atá lannaithe ar fhoshraith cúr. Soláthraíonn an cúr na hairíonna comhbhrúite agus séalaithe is gá, agus cuireann an fabraic seoltacht seoltacht ar fáil. Úsáidtear gaiscéid ró-chúr fabraice seoltacha go coitianta i imfháluithe leictreonacha agus is féidir leo a bheith éifeachtach ag minicíochtaí éagsúla.

Rubair 3.Conductive:De ghnáth déantar gaiscéid rubair seoltacha as rubar silicone atá líonta le cáithníní seoltaí. Tá na gaiscéid seo aitheanta as a marthanacht agus a n-athléimneacht. Is minic a úsáidtear iad in iarratais a éilíonn séalaithe comhshaoil ​​​​chomh maith le sciath IEA.

Scragaill 4.Metal:Is féidir leatháin tanaí miotail, amhail copar nó alúmanam, a úsáid freisin mar gaiscéid sciath EMI. Is minic a chomhcheanglaítear na scragaill seo le tacaíocht ghreamaitheach, rud a fhágann gur féidir iad a chur i bhfeidhm go héasca ar dhromchlaí cúplála imfháluithe leictreonacha nó PCBanna. Tá scragaill miotail éifeachtach go háirithe ag minicíochtaí arda.

Plaistigh 5.Conductive:Déantar roinnt gaiscéid as plaistigh seoltacha a ionchorpraíonn breiseáin seoltacha. Is féidir na hábhair seo a mhúnlú nó a easbhrú i gcruthanna éagsúla agus úsáidtear iad in iarratais inar fearr ábhair éadroma neamh-mhiotalacha.

6.Wire mogalra:I gcásanna áirithe, úsáidtear ábhair mogalra sreinge, a dhéantar de mhiotal go hiondúil, mar gaiscéid sciath EMI. Tá na mogaill seo deartha chun bacainn seoltaí a sholáthar agus ag an am céanna ligean d'aeráil nó d'infheictheacht in iarratais ar nós fuinneoga nó gaothairí RF-sciath.
