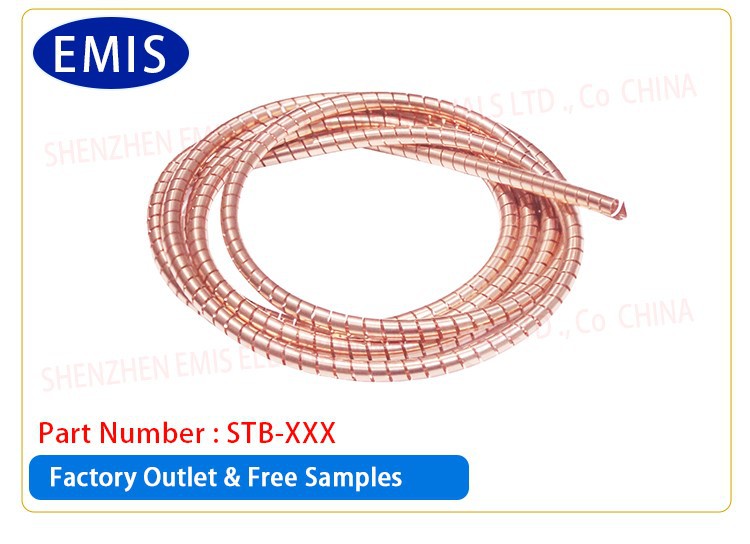

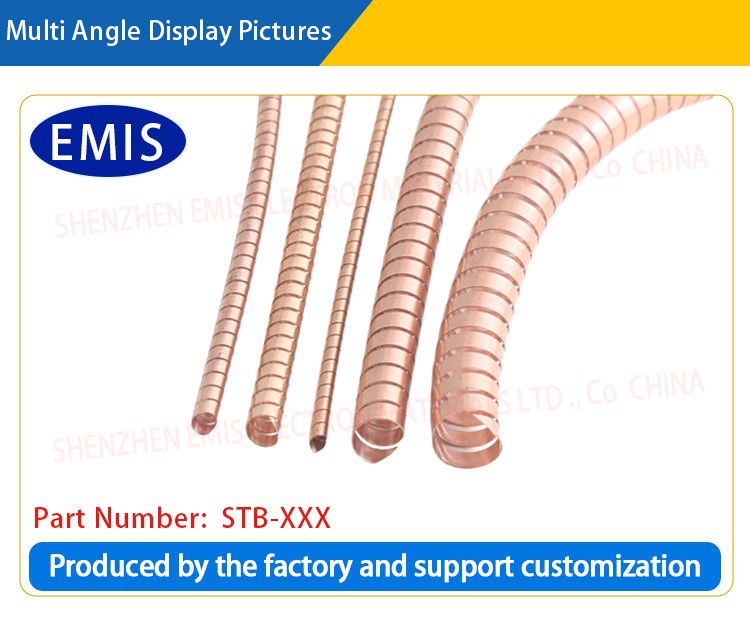

Gasket Píob Bíseach Sciath

Tá an gasket feadán bíseach sciath déanta as copar beiriliam stáin-phlátáilte an-leaisteach, copar beiriliam nicilphlátáilte, cruach dhosmálta agus ábhair eile. Tugann an struchtúr uathúil seo éifeacht sciath tonn leictreamaighnéadach den scoth. Féadann sé bac a chur go héifeachtach ar chur isteach tonnta leictreamaighnéadacha seachtracha agus gnáthoibriú an trealaimh a chinntiú i dtimpeallacht leictreamaighnéadach casta.

Léaráid tagartha méid píopa bíseach I. Suiteáilte i groove caighdeánach O-ring II. Suiteáil i dovetail groove

Is féidir linn leithead, tiús agus trastomhas seachtrach amhábhar copar beiriliam / cruach dhosmálta a shaincheapadh de réir do riachtanas. Tá an gasket séalaithe seo suiteáilte i groove. Taispeántar an modh suiteála sonrach san fhigiúr. Taispeántar sonraíochtaí caighdeánacha táirge sa tábla paraiméadar feadán bíseach copair beiriliam:

Is féidir linn cruach dhosmálta a úsáid freisin chun feadán spira a dhéanamh. Cuid uimhir mar atá thíos.

1. Aicmiú táirge

Roinntear gaiscéid sciath feadán bíseach i gaiscéid feadán bíseach copair beiriliam agus gaiscéid sciath feadán bíseach cruach dhosmálta de réir ábhair éagsúla.

Is pillíní cosanta leictreamaighnéadacha ardfheidhmíochta iad feadáin bíseach copair Beirilliam. Déanta as ábhar copar beirilliam ardchaighdeáin, tá leaisteachas den scoth acu agus friotaíocht le dífhoirmiúchán buan comhbhrú.

Is féidir leo teacht ar ais go tapa ar a gcruth bunaidh tar éis fórsa seachtrach a bhrú, agus féadann siad oiriúnú do bhearnaí de chruthanna agus de mhéideanna éagsúla chun éifeachtaí teagmhála agus sciath maith a chinntiú; tá dromchla an fheadáin bíseach stánaithe nó nicilphlátáilte chun a seoltacht agus a fheidhmíocht sciath a fheabhsú tuilleadh, agus tá na pillíní imeall-brataithe láidir

friotaíocht le creimeadh leictriceimiceach i dtimpeallachtaí spraeála tais agus salainn.

Is stiallacha sciath feadáin bíseach déanta as cruach dhosmálta iad gaiscéid sciath feadáin bíseach cruach dhosmálta.

Tá elasticity den scoth agus friotaíocht comhbhrúiteach ag feadáin bíseach cruach dhosmálta, agus is féidir leo feidhmeanna suntasacha tacaíochta agus aistarraingthe a bhaint amach. Is féidir iad a shuiteáil ar phlátaí d'aon tiús gan tacaíocht bhreise. Ina theannta sin, is féidir le feadáin bíseach cruach dhosmálta feidhmíocht sciath den scoth a sholáthar freisin chun trealamh leictreonach a chosaint ó chur isteach leictreamaighnéadach.

Tabhair isteach

Tá an gasket feadán bíseach sciath déanta as copar beiriliam stáin-phlátáilte an-leaisteach, copar beiriliam nicilphlátáilte, cruach dhosmálta agus ábhair eile. Tugann an struchtúr uathúil seo éifeacht sciath tonn leictreamaighnéadach den scoth. Féadann sé bac a chur go héifeachtach ar chur isteach tonnta leictreamaighnéadacha seachtracha agus gnáthoibriú an trealaimh a chinntiú i dtimpeallacht leictreamaighnéadach casta. Cibé an tonnta leictreamaighnéadacha ard-minicíochta nó íseal-minicíochta é, is féidir é a chosaint go héifeachtach, ag soláthar cosaint iontaofa do threalamh a éilíonn ardfheidhmíocht sciath tonnta leictreamaighnéadacha.

Príomhfheidhmeanna gaiscéid feadáin bíseach sciath

Sciath leictreamaighnéadach: Is é an fheidhm is tábhachtaí ná sciath leictreamaighnéadach. Tríd an struchtúr feadán bíseach miotail, féadann sé trasnaíocht leictreamaighnéadach seachtrach nó inmheánach a leithlisiú go héifeachtach, trealamh leictreonach a chosaint ó chur isteach radaíochta leictreamaighnéadach, agus gnáthoibriú an trealaimh a chinntiú.

Sceitheadh ​​​​radaíocht leictreamaighnéadach a laghdú: Nuair a úsáidtear é i gcóras píblíne chun comharthaí nó sruthanna a tharchur, is féidir leis an gasket feadán bíseach sciath sceitheadh ​​​​radaíocht leictreamaighnéadach comharthaí nó sruthanna a chosc, ag seachaint cur isteach ar an timpeallacht nó ar an trealamh máguaird.

Comhoiriúnacht leictreamaighnéadach a fheabhsú (EMC): Feidhmeach maidir le trealamh tionsclaíoch, trealamh cumarsáide, trealamh leighis agus réimsí eile chun a chinntiú go gcomhlíonann an trealamh caighdeáin EMC (comhoiriúnacht leictreamaighnéadach) agus go gcomhlíonann sé rialacháin dhlíthiúla agus sábháilteachta.

Cosaint struchtúrach agus marthanacht: Is féidir le gaiscéid píopa bíseach cosaint fhisiceach a sholáthar freisin chun cosc ​​​​a chur ar threalamh ó mhilleadh cuimilte, imbhuailte nó damáiste fisiceach eile, agus feabhas a chur ar marthanacht na bpíopaí nó an trealaimh.

Struchtúr agus ábhair gaiscéid phíobáin bíseach faoi sciath

Cuimsíonn struchtúr na gaiscéid píopa bíseach sciath dhá chuid de ghnáth:

Ciseal mogalra sreinge: Tá an mogalra sreinge fite ó mhiotail an-seoltacha (cosúil le cruach dhosmálta, copar, alúmanam, etc.) agus tá sé freagrach as sciath leictreamaighnéadach a sholáthar. Cinneann tightness agus ábhar an mhogalra sreinge a éifeachtacht sciath.

Leaistiméire nó ciseal cosanta: Go ginearálta tá ciseal elastomer (cosúil le rubar, silicone, etc.) nó ciseal cosanta ar dhromchlaí istigh agus seachtracha an phíobáin bíseach, a bhfuil ról go príomha aige in uiscedhíonta, friotaíocht creimeadh agus friotaíocht turraing. Is féidir le hábhair leaistiméire éifeacht maolaithe áirithe a sholáthar freisin agus marthanacht an gasket a mhéadú.

Is gaiscéid sciath leictreamaighnéadacha ardfheidhmíochta iad gaiscéid feadáin bíseach sciath. Is ábhar sciath idéalach é an t-ábhar gasket sciath seo do thionscadail mhíleata agus aeraspáis, chomh maith le roinnt trealamh leictreonach sibhialta a éilíonn sciath agus séalaithe éifeachtach, agus is féidir é a úsáid go forleathan chun fadhbanna a chosaint nach féidir le gaiscéid eile a réiteach. Is é 86dB go 165dB éifeachtacht sciath an ghaisce shéalaithe seo.

Is gaiscéid sciath leictreamaighnéadacha ardfheidhmíochta iad feadáin bíseach cruach dhosmálta freisin. Tá an táirge seo an-oiriúnach d'iarratais sibhialtacha agus comhlíonann sé Treoir Eorpach 83528. Is féidir leis na gaiscéid seo cáilíocht sciath níos mó ná 95 dB a sholáthar ag 1GHz.

Soláthraíonn ár gcuideachta seirbhísí saincheaptha gasket feadán bíseach sciath gairmiúla, arb é is aidhm dóibh réitigh cosanta agus cosanta leictreamaighnéadacha éifeachtacha a sholáthar do chustaiméirí i dtionscail éagsúla. Trí sheirbhísí saincheaptha, is féidir linn gaiscéid feadáin bíseach sciath a dhearadh agus a mhonarú a chomhlíonann a dtimpeallachtaí iarratais speisialta de réir riachtanais shonracha na gcustaiméirí, ag cinntiú go ndéantar feidhmíocht, méid agus infheidhmeacht na dtáirgí a mheaitseáil go foirfe chun cabhrú le custaiméirí déileáil le trasnaíocht leictreamaighnéadach casta ( EMI) fadhbanna.

Réimsí iarratais

Trealamh leictreonach: I gcumarsáid, leighis, leictreonaic tomhaltóra agus trealamh eile, úsáidtear gaiscéid feadáin bíseach sciath go forleathan chun comhpháirteanna íogaire a chosaint ó chur isteach leictreamaighnéadach.

Tionscal na ngluaisteán: I gcórais leictreonacha atá suite ar fheithiclí, is minic a úsáidtear gaiscéid feadáin bíseach sciath chun braiteoirí, cáblaí agus nascóirí a chosaint chun cur isteach leictreamaighnéadach a chosc ó thionchar a dhéanamh ar chóras rialaithe leictreonacha an ghluaisteáin, go háirithe gnáthoibriú na gcóras tiomána uathrialaitheach agus cliste.

Aeraspáis: I dtimpeallachtaí ard-éilimh mar spásárthaí agus cumarsáid satailíte, is féidir gaiscéid feadáin bíseach sciath a úsáid le haghaidh sciath leictreamaighnéadach ar cháblaí, píblínte, ionstraimí agus trealamh chun iontaofacht trealaimh agus cobhsaíocht na cumarsáide a chinntiú.

Feidhmchláir thionsclaíocha: I rialú tionsclaíoch, trealamh giniúna cumhachta, claochladáin agus trealamh eile, is féidir gaiscéid feadán bíseach sciath a úsáid chun trasnaíocht leictreamaighnéadach idir trealamh a laghdú agus cobhsaíocht na gcóras leictreach a fheabhsú.

Trealamh míleata agus slándála: I dtrealamh cumarsáide míleata, córais radair, cumarsáid satailíte agus réimsí eile, úsáidtear gaiscéid feadáin bíseach sciath chun cumas frith-chur isteach trealaimh a fheabhsú agus chun tarchur sábháilte comharthaí tábhachtacha a chinntiú.

Buntáistí Feidhmíochta

Tá seoltacht agus airíonna sciath den scoth ag gaiscéid feadáin bíseach sciath;

Tá friotaíocht creimeadh den scoth ag gaiscéid feadán bíseach sciath tar éis leictreaphlátála; Is féidir le hairíonna ábhartha feadáin bíseach copair beirilliam cumais aistrithe teasa agus fuaraithe níos fearr a bhaint amach;

Is féidir le gaiscéid feadán bíseach sciaththa leaisteachas ard agus scíthe íseal a sholáthar de réir fheidhmíocht an earraigh; Tá friotaíocht creimeadh agus friotaíocht caitheamh den scoth ag feadáin bíseach cruach dhosmálta, agus tá a saol seirbhíse fada, ag laghdú costais chothabhála agus athsholáthair;

Is féidir le feadáin bíseach cruach dhosmálta dea-airíonna meicniúla a choinneáil fós faoi thimpeallachtaí ardteochta agus tá siad oiriúnach le haghaidh malartú teasa agus réimsí eile;

Tá feadáin bíseach cruach dhosmálta éasca le glanadh agus oiriúnach le húsáid sna tionscail bia agus leighis;

Nuair a chuirtear PVC agus croíthe istigh eile leis an bhfeadán bíseach is féidir fórsaí comhbhrú éagsúla a athrú;

Comhlíonann gach táirge (lena n-áirítear leictreaphlátála) caighdeáin SGS, ROHS, REACH, comhshaoil ​​agus eile.

Próiseas déantúsaíochta gasket píopa bíseach sciath

Paraiméadair Theicniúla Táirge

Amhábhair:

Feadán Bíseach: Copar Beirilliam Stánphlátaithe (Gan Luaidhe) nó Feadán Bíseach

Croí Feadáin: Cruas PVC 80.

Éifeachtacht Sciath:

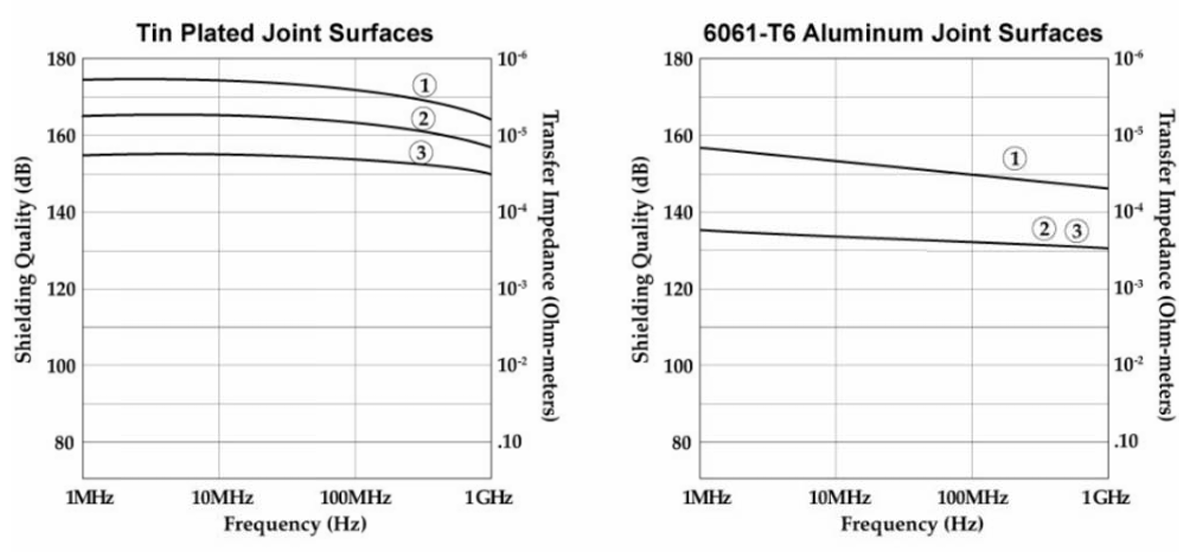

Cáilíocht Sciath: Sa bhanda minicíochta 1MHz-1GHz, téann a éifeachtúlacht sciath os cionn 80dB (80dB-160dB). (Mar a léirítear san fhigiúr thíos)

Nóta:

1. Fórsa caighdeánach leaisteacha gasket feadán bíseach copair beiriliam stáin;

2. Fórsa meánach leaisteacha gasket feadán bíseach copair beirilliam stáin;

3. Fórsa íseal leaisteach gasket feadán bíseach copair beiriliam stánaithe.

Comhbhrú fórsa leaisteacha

Tá gaiscéid sciath feadán bíseach copair Beirilliam roinnte ina dhá fhórsa leaisteacha comhbhrú éagsúla seo a leanas. Is é an comhbhrú idéalach ná 25% de thrastomhas an fheadáin bíseach. Ós rud é go mbaineann an brú le tiús an amhábhar copair beiriliam, tá luach thart ar an bhfórsa leaisteacha marcáilte sa tábla thíos:

Seachadadh, loingseoireachta agus riar

Cumas Seachadta Mear

1. Gnáth mórchóir Am luaidhe: níos lú ná 3 lá;

Am 2.Maximum le haghaidh táirgí speisialta: níos lú ná 7 lá.

3. Gnáth-am luaidhe sampla saor in aisce: níos lú ná 2 lá.

4. Am seachadta le haghaidh táirgí speisialta: níos lú ná 7 lá.

Am 5.Completion de tháirgeadh sampla láimhe: níos lú ná 7 lá

Dearbhú Cáilíochta Iontaofa

Am aiseolais do ghearáin na gcustaiméirí maidir le cáilíocht: níos lú ná 1 uair an chloig.

Am malairte earraí: níos lú ná 1 lá.

raon iomlán de thuarascálacha cigireachta cáilíochta a sholáthar chun cáilíocht agus iontaofacht na seachtháirge a chinntiú.,

C1: Cad é gasket feadán bíseach sciath?

A1: Is comhpháirt chosanta é gasket feadán bíseach sciath a úsáidtear le haghaidh sciath leictreamaighnéadach, de ghnáth déanta as ábhar miotail agus tá struchtúr bíseach aige. Is í an phríomhfheidhm atá aige ná trasnaíocht leictreamaighnéadach (EMI) a chosc agus cosán seoltaí a sholáthar. Is minic a úsáidtear é i bhfeistí agus córais leictreonacha éagsúla chun cur isteach leictreamaighnéadach a laghdú agus cobhsaíocht an chórais leictreachais a fheabhsú.

C2: Cad é príomhfheidhm an gasket feadán bíseach sciath?

A2: Is é príomhfheidhm an gasket feadán bíseach sciath ná cosaint sciath leictreamaighnéadach a sholáthar, cur isteach tonnta leictreamaighnéadacha seachtracha ar an trealamh a laghdú, agus na dtonnta leictreamaighnéadacha a astaíonn an trealamh a chosc ó chur isteach ar an timpeallacht sheachtrach. Ina theannta sin, féadann sé naisc leictreacha agus cosáin seoltaí a sholáthar go pointe áirithe freisin chun a chinntiú go n-oibríonn an trealamh go cobhsaí i dtimpeallacht leictreamaighnéadach casta.

.

C3: Cén fáth a roghnú gasket feadán bíseach sciath saincheaptha?

A3: Is féidir le gaiscéid feadán bíseach sciath saincheaptha freastal go cruinn ar riachtanais na n-iarratas ar leith. Tá méideanna, cruthanna agus timpeallachtaí úsáide éagsúla ag gach feiste. Is féidir le saincheaptha an éifeacht sciath is fearr a chinntiú agus a inoiriúnaitheacht, a marthanacht agus a áisiúlacht suiteála a chinntiú. Trí sheirbhísí saincheaptha, is féidir le custaiméirí na hábhair, na méideanna, na cóireálacha dromchla agus na struchtúir cheart a roghnú chun a chinntiú go n-oibríonn na gaiscéid go cobhsaí i dtimpeallacht shonrach ar feadh i bhfad.

C4: Cad iad na tréithe is féidir a shaincheapadh le haghaidh gaiscéid feadán bíseach sciath?

A4: Agus gaiscéid feadáin bíseach sciath á saincheapadh, is féidir na tréithe seo a leanas a choigeartú:

Méid agus cruth: Saincheap fad, trastomhas, pitch, etc. de réir riachtanais mhéid trealaimh an chustaiméara.

Roghnú ábhair: Roghnaigh ábhair mhiotail éagsúla de réir na timpeallachta oibre, mar shampla copar beirilliam, cruach dhosmálta, cóimhiotal coparphlátáilte, etc., chun éifeacht sciath agus friotaíocht creimeadh a chinntiú.

Cóireáil dromchla: Mar shampla plating nicil, plating airgid, plating óir, etc., chun friotaíocht creimeadh, seoltacht agus airíonna meicniúla a fheabhsú.

Dearadh struchtúrach: Coigeartaigh an struchtúr bíseach agus líon na sraitheanna den gasket chun an éifeacht sciath a bharrfheabhsú.

Inoiriúnaitheacht comhshaoil: Saincheap friotaíocht teocht ard, friotaíocht creimeadh, tréithe uiscedhíonach agus dustproof chun úsáid chobhsaí fadtéarmach a chinntiú faoi choinníollacha foircneacha.

C5: Conas cáilíocht na gaiscéid feadán bíseach sciath saincheaptha a chinntiú?

A5: Glacaimid le próiseas rialaithe cáilíochta dian, ó dhearadh, roghnú ábhar, táirgeadh go dtí tástáil deiridh, déantar gach nasc a sheiceáil go docht. Roimh an saincheaptha, cuirfimid cumarsáid mhionsonraithe le custaiméirí chun a chinntiú go gcomhlíonann an plean dearaidh na ceanglais iarratais; tar éis táirgeadh samplach, déantar tástálacha iolracha (cosúil le sciath leictreamaighnéadach, friotaíocht ardteochta, friotaíocht creimeadh, etc.) chun cáilíocht an táirge a chinntiú. Le linn táirgeadh mais, déantar monatóireacht agus tástáil iomlán freisin chun a chinntiú go gcomhlíonann gach táirge na caighdeáin.

C6: An féidir gaiscéid feadán bíseach sciath a athúsáid?

A6: De ghnáth déantar gaiscéid feadán bíseach sciath a dhearadh mar chomhpháirteanna in-athúsáidte, go háirithe ábhair miotail ardchaighdeáin agus cóireálacha dromchla chun a marthanacht agus a saolré fada a chinntiú. Mar sin féin, d'fhéadfadh úsáid fadtéarmach a bheith ina chúis le caitheamh nó damáiste áirithe, agus mar sin tá gá le hiniúchadh agus cothabháil rialta. Má dhéantar damáiste don gasket nó má dhéantar díghrádú ar fheidhmíocht, is féidir le hathsholáthar tráthúil a chinntiú go leanann an trealamh ag obair de ghnáth.

C7: Conas gasket feadáin bíseach sciath oiriúnach a roghnú?

A7: Agus gasket feadáin bíseach sciath oiriúnach á roghnú, ba cheart na fachtóirí seo a leanas a chur san áireamh:

Ceanglais chomhoiriúnachta leictreamaighnéadacha an trealaimh: Roghnaigh gasket le go leor éifeacht sciath.

Timpeallacht oibre: Smaoinigh ar fhachtóirí mar theocht, taise, agus creimneach, agus roghnaigh ábhair a chuireann in oiriúint don chomhshaol.

Méid agus cruth: Cinntigh go meaitseálann an gasket comhéadan an trealaimh agus an suíomh suiteála.

Riachtanais marthanachta: Roghnaigh ábhair ard-marthanachta bunaithe ar shaol seirbhíse agus timthriall cothabhála.

C8: Cad é an t-am seachadta le haghaidh gaiscéid feadán bíseach sciath saincheaptha?

A8: De ghnáth braitheann an t-am seachadta ar chastacht agus ar mhéid táirgthe an gasket. Go ginearálta, tá an timthriall táirgthe agus fíoraithe sampla thart ar 2-3 lá, agus is é 15 lá an sampla múnla nua. Má tá riachtanais phráinneacha ag an gcustaiméir, is féidir linn seirbhís bhrostaithe a sholáthar de réir an staid shonrach agus iarracht a dhéanamh an timthriall seachadta a ghiorrú.
